スパッタ装置のメンテナンス方法｜現場で役立つ点検・清掃・トラブル対策

スパッタ装置を安定して使い続けるためには、適切なメンテナンスが欠かせません。

本記事では、スパッタ装置のメンテナンスに関するよくある質問をQ&A形式でわかりやすくまとめました。

日常点検のポイントやトラブル時の確認方法など、実務に役立つ内容を紹介しています。ぜひ参考にしてください。

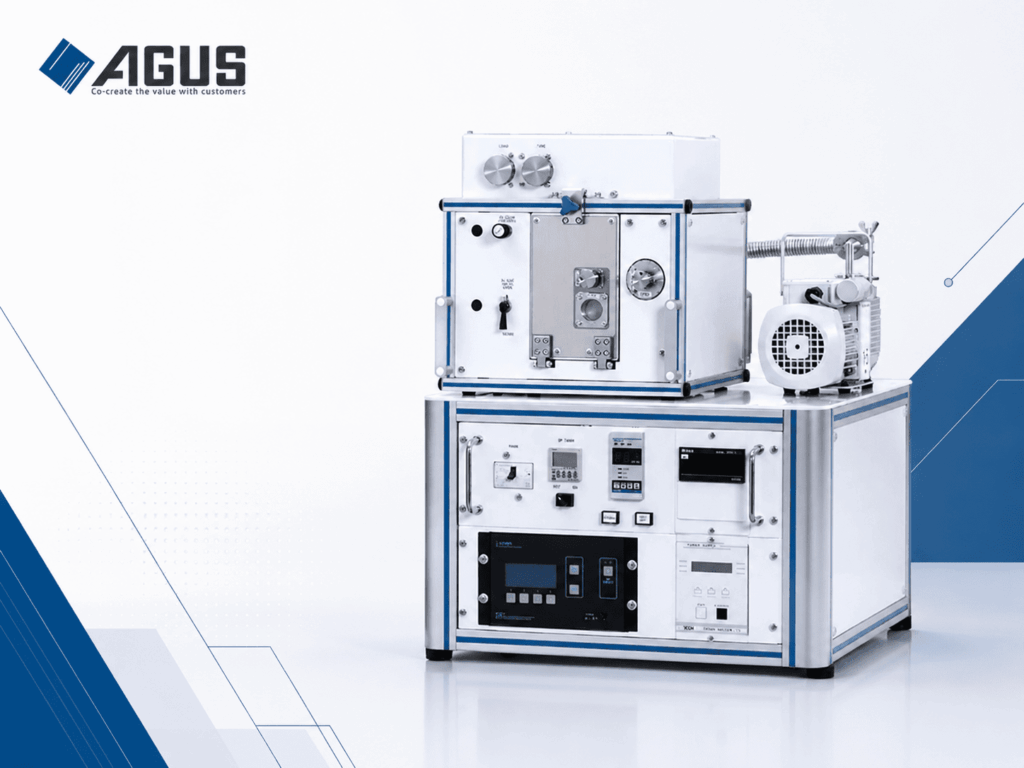

高精度な薄膜成膜を実現するALD装置・スパッタ装置なら、菅製作所にお任せください

長年の経験と独自の技術で、大学や研究機関での導入実績も多数。

研究目的に応じたカスタマイズや、導入前のテスト成膜も可能です。

装置のご検討やその他ご相談は、ぜひ当社までお問い合わせください。

Q1. スパッタ装置のメンテナンスは、なぜ必要なのか？

メンテナンスを行う主な目的は、以下の3点です。

日常的なメンテナンスを怠ると、装置の性能が徐々に低下し、トラブルの原因になってしまいます。

メンテナンスが不十分な場合、以下のような問題が発生しやすくなります。

いずれも成膜品質や装置の稼働に直接影響するトラブルになります。

メンテナンスが必要な主な箇所は次のとおりです。

これらを定期的に点検・整備することで、装置の性能を維持できます。

異常放電や放電不良が発生した場合、以下の手順で確認を進めてください。

異常放電の状態を観察・記録する：放電の色や様子（点滅しているか、放電がチャンバー内を回っているかなど）を確認し、写真やビデオに残す。装置メーカーに送って状況を共有するのも有効
チャンバーをベントしてターゲット表面を確認する：異物が付着していれば清掃する
テスターで抵抗値を測定する：カソードとチャンバーアース間の抵抗値が低い場合は、導電性の異物が挟まっている可能性が高い（必ず装置電源を落として確認を行うこと！感電に注意）

メンテナンスの頻度については、装置の取扱説明書に記載されている内容を基本としてください。

毎日実施すべき点検と、月1回など定期的に行う作業が区別して記載されていることが多いため、しっかりと読み込んだうえで実施することが重要です。

判断の基準となるのは、やはり取扱説明書です。

自社で実施できる作業の範囲と、メーカーへの依頼が必要な作業の区別が記載されていますので、必ず内容をよく確認したうえで作業を行ってください。

作業を安全に行うために、以下の点に注意してください。

特にOリングやシール面の損傷は、真空性能に直接影響するため慎重に扱ってください。

毎日行う点検と、期間を決めて行う定期点検に分け、主なチェック項目を以下の表にそれぞれまとめました。
