半導体が外部回路とつながり、私たちの身近な電子機器が正しく動くために欠かせないのが「ワイヤーボンディング」です。

本記事では、後工程の中でも特に重要なこの技術について、基本的な原理や役割、工程の流れをわかりやすく整理しました。

さらに、主流となっているボールボンディングとウェッジボンディングの違い、不具合につながる剥がれの原因、近年注目されるフリップチップボンディングとの比較まで丁寧に解説します。

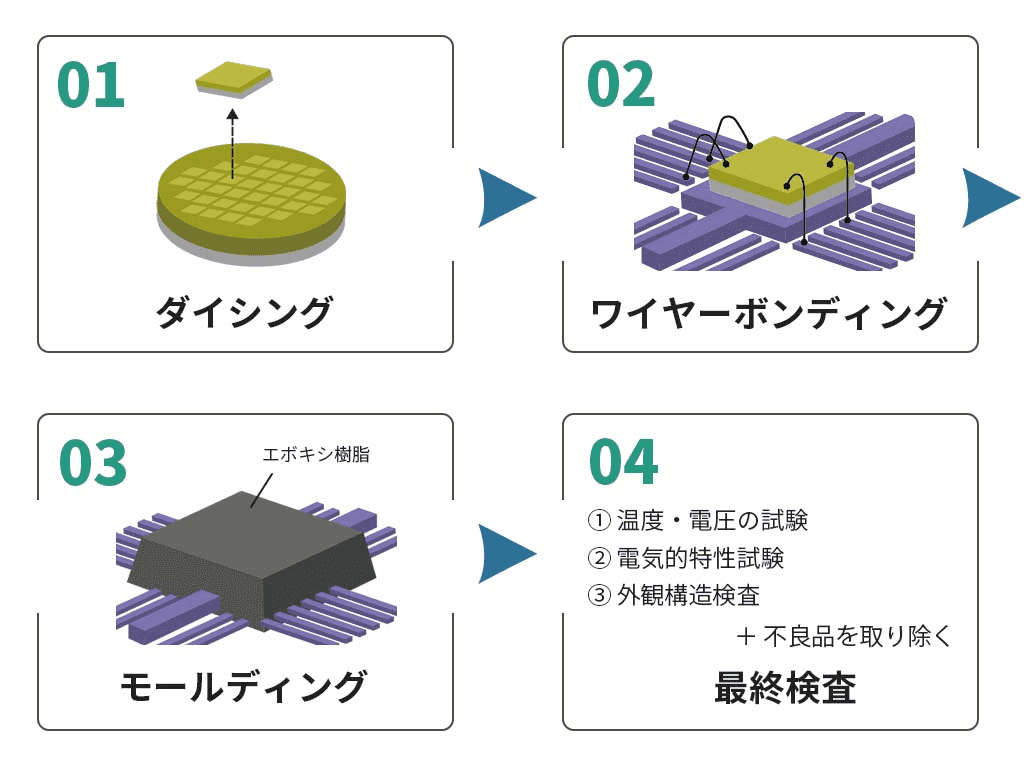

半導体製造【後工程】におけるワイヤーボンディングとは？

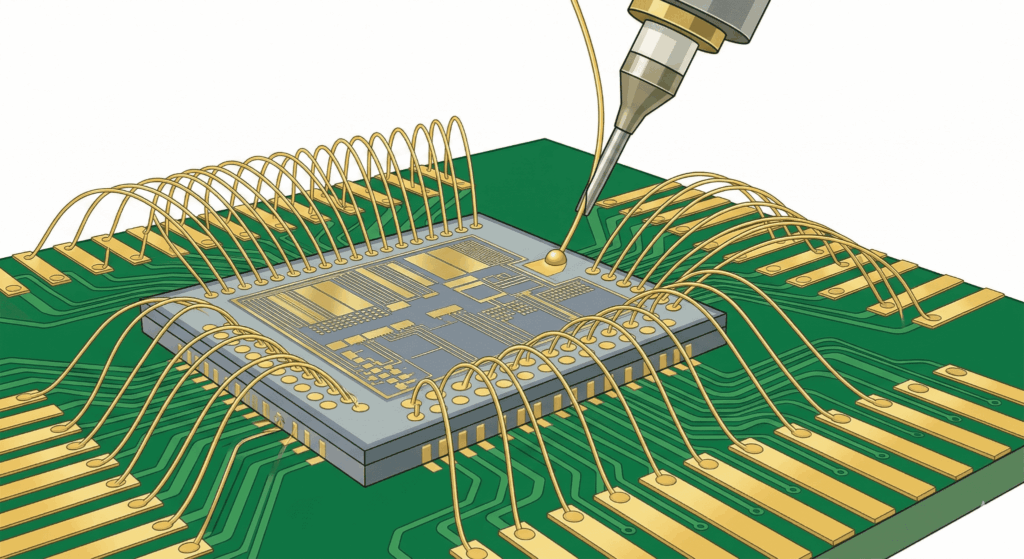

ワイヤーボンディングとは、半導体チップ（集積回路）と、それをのせる基板やリードフレームなどの外部端子を、細い金属の線（ワイヤー）で電気的に接続する技術のことです。

半導体は、それ単体では電気信号を外に伝えることができません。

私たちが普段使っているスマートフォンやパソコンが動くのは、この微細な配線技術によって、チップが外部と「会話」できるようになっているからです。

いわば、半導体という「脳」と、外部の機械という「体」をつなぐ「神経」のような役割を果たしていると言えるでしょう。

この工程の品質が、電子機器の性能を大きく左右します。

ワイヤーボンディングの原理

接合の原理としては、主に「圧力（荷重）」「超音波振動」のエネルギーを利用し、ボールボンディングなど多くの方式ではこれに「熱」を加えて接合を促進させます。

イメージとしては、金属同士を強く押し付けながら細かく擦り合わせるような感覚です。

超音波振動によって接合面の汚れや酸化膜を取り除き、原子レベルで新しい面同士を接触させることで、強固な結合（金属拡散結合）を実現させています。

接着剤などは使わずに、金属そのものを一体化させる技術です。

ワイヤーボンディングの目的

ワイヤーボンディングを行う最大の目的は、「微細な半導体チップと外部回路との間で、電気信号の通り道を作ること」です。

半導体チップ上の電極は非常に小さく、ミクロン単位の世界です。

そのままではプリント基板などの大きな回路に接続することができません。

そこで、極細の金属ワイヤーを介在させることで、物理的なサイズの違いを埋めながら電気的な接続を確保します。

また、熱や物理的な衝撃からチップを守るパッケージングを行う前の、最も重要な接続工程としても位置づけられています。

ワイヤーボンディングの流れ

ワイヤーボンディングは、一瞬のうちに以下の5つのステップを連続して行っています。

ワイヤーボンディングの基本的な流れを把握しておきましょう。

1. ボール形成：窒素や水素などのシールドガスを吹き付けて酸化を防ぎながら、ワイヤーの先端を溶かし、小さなボールを作ります。
2. 第1ボンド：ボール部分を半導体チップの電極に押し付け、接合します。
3. ループ形成：ワイヤーをアーチ状に引き伸ばし、次の接合点へ移動させます。
4. 第2ボンド：外部端子（リードフレーム側）にワイヤーを押し付け、接合します。
5. カット：ワイヤーを切断し、次の接続に備えます。

この一連の動作は非常に高速で行われ、1秒間に数回から数十回の接続が完了します。

ワイヤーボンディングの種類

ワイヤーボンディングは、使用するワイヤーの素材や、接合の方式によっていくつかの種類に分かれます。

用途やコストに合わせて最適な方法が選ばれますが、ここでは代表的な2つの方式について、それぞれの特徴を解説します。

ボールボンディング

現在、最も主流となっているのが「ボールボンディング」です。

かつては金（Au）ワイヤーが主流でしたが、現在はコスト削減や性能向上のため、パラジウム被覆銅ワイヤー（PCCワイヤー）が市場で最も多く使用されています。

その他、銅（Cu）や銀（Ag）のワイヤーも用途に合わせて選定されます。

前述の流れ通り、ワイヤーの先端にボールを形成してから接合するのが特徴です。

キャピラリーと呼ばれるノズルを使って、全方向（360度）自由にループを描くことができるため、高速かつ柔軟な配線が可能です。

ICやLSIなど、一般的な半導体製品の多くでこの方式が採用されており、生産性の高さが大きなメリットと言えます。

ウェッジボンディング

一方、「ウェッジボンディング」は、主にアルミニウム（Al）のワイヤーを使用する方式です。

ボールを作らず、ウェッジと呼ばれる工具でワイヤーを直接押し潰して接合します。

この方式は、接合を一方向（後ろ側）にしか行えないため、ボールボンディングに比べて配線の自由度は下がります。

しかし、太いワイヤーを使用できるため、大きな電流を流す必要があるパワー半導体などに適しています。

また、熱を加えずに常温で接合できるケースも多く、熱に弱い部品にも有効です。

ワイヤーボンディングが剥がれる原因

製品の不具合につながる「接合剥がれ」は、なぜ起きてしまうのでしょうか。

主な原因としては、以下が挙げられます。

接合面の汚染

接合面に指紋や有機物などの微細な汚れが付着していると、金属同士が十分に結合できず、剥がれの原因になります。

そのため、接合前にプラズマ洗浄を行い、表面を清浄な状態に保つことが重要です。

ボンディング条件（パラメータ）の不適切な設定

超音波出力や荷重の設定が弱すぎると接合不足となり、強すぎる場合はチップや電極を傷つけてしまいます。

適切な条件出しが品質を左右すると言えるでしょう。

金属間化合物の成長による劣化

長期使用においては、異なる金属同士が反応してできる金属間化合物の成長も問題になります。

高温環境下では接合部にボイド（空洞）が生じ、強度が低下することがあります。

これを抑えるため、化合物の成長が比較的遅い銅ワイヤーなどの材料が選ばれるケースもあります。

フリップチップボンディングとは？

近年、ワイヤーボンディングに代わる技術として注目されているのが「フリップチップボンディング」です。

ワイヤーを使わないため「ワイヤレスボンディング」とも呼ばれます。

これは、チップの電極に「バンプ」と呼ばれる突起状の端子を形成し、チップをひっくり返して（フリップして）、基板に直接接続する方法です。

このバンプの形成には、ワイヤーボンディング技術を応用して金ボールを作り、ワイヤーを切断してバンプとする手法（スタッドバンプ）も多く用いられています。

スマートフォンなど、機器の小型化・薄型化が求められる中で、実装面積を最小限に抑えられる技術として採用が進んでいます。

ワイヤーボンディングとフリップチップボンディングの違い

ワイヤーボンディングとフリップチップボンディングは、それぞれメリット・デメリットがあります。

両者の違いを理解し、製品の用途に合わせて使い分けることが重要です。

主な違いを以下の表にまとめました。

	ワイヤーボンディング	フリップチップボンディング
接続方法	金属ワイヤーで接続	バンプ（突起）で直接接続
実装面積	ワイヤーの分だけ広くなる	チップ周囲のワイヤーエリアが不要で省スペース
電気特性	ワイヤーが長いため信号遅延のリスクあり	距離が短く、高速通信に有利
コスト	安価で設備も普及している	比較的高コスト
柔軟性	設計変更に対応しやすい	設計変更には手間がかかる

ワイヤーボンディングは、歴史が長く信頼性が高いうえに、コストパフォーマンスに優れています。

一方でフリップチップボンディングは、コストはかかりますが、小型化や高速処理性能において圧倒的な強みを持っています。

まとめ

ワイヤーボンディングは、半導体チップと外部回路をつなぐ、後工程における重要な接続技術です。

圧力や超音波、熱といったエネルギーを組み合わせることで、非常に微細でありながら高い信頼性を持つ接合を実現します。

方式や使用する材料によって特性が異なるため、製品の用途や求められる性能に応じた選定が欠かせません。

近年はフリップチップボンディングなど新たな実装技術も広がっており、それぞれの役割や違いを理解することが、半導体技術全体を正しく捉える第一歩となるでしょう。
